Sony IMX989 50MP Büyük Sensör C-PHY Otomatik Odaklama FPC Kamera Modülü
Guangzhou Samimi Bilgi Teknolojileri Ltd., Çin'deki en profesyonel Sony IMX989 50MP Büyük Sensör C-PHY Otomatik Odaklama FPC Kamera Modülü üreticilerinden ve tedarikçilerinden biridir. Fabrikamızdan satılık toptan indirimli ürünlere hoş geldiniz. Özelleştirilmiş siparişler kabul edilir.
Sony IMX989 teknik özelliklerini arayan geliştiricilerin genellikle görüntü sensörünün tek başına sağlayabileceğinden daha fazlasını bilmesi gerekir. Pratik bir kamera tasarımı aynı zamanda lense, odaklama yapısına, arayüze, konektöre ve mevcut mekanik alana da bağlıdır. Bu modül, 50MP IMX989'u geniş 1/0,98 inç sensör formatı etrafında oluşturulmuş tanımlanmış bir FPC kamera konfigürasyonuna entegre eder.
IMX989, 1,6 μm pikselle 8192 × 6144 yerel çözünürlük sağlar ve 4K@30FPS, 4-in-1 piksel işlemi, Octa-PD, HDR ve 8/10/12/14 bit RAW çıkışını destekler. Modül, VCM Otomatik Odaklama, D87 derece × H72 derece × V57 derece optik konfigürasyon ve 30Pin BTB C-PHY MIPI arayüzü ekler. Bu model için standart üretim süreci olarak Aktif Hizalama kullanılmaktadır.
Özellikler
•1/0,98 İnç Büyük Sensör Platformu
Sony IMX989, 1,6 μm pikselli 1/0,98-inç optik format kullanır; bu da sensör boyutunu, bu modülü daha küçük formatlı 50MP alternatifleri yerine değerlendirmenin ana nedenlerinden biri haline getirir.
•50MP Yerel Görüntü Ayrıntısı
Sensör, 8192 × 6144 yerel çözünürlük sağlarken, onaylanmış video çıkışı 4K@30FPS olup, 4K video çıkışının yanı sıra yüksek-çözünürlükte-hareketsiz görüntü edinimi gerektiren projeleri destekler.
•VCM Otomatik Odaklama ile Sekiz-PD
Modül, değişen mesafelerdeki nesneleri yakalaması gereken cihazlar için IMX989 Octa-PD özelliğini VCM Otomatik Odaklama yapısıyla ve 13 cm'den Sonsuza kadar odaklama aralığıyla birleştirir.
•8/10/12/14-Bit RAW Çıkışı
Çok-bit RAW desteği, aşağı yönde ISP geliştirme ve görüntü-işleme ardışık düzenleri için çeşitli görüntü-veri derinliği seçenekleri sunar.
•30Pin C-PHY MIPI Entegrasyonu
30Pin BTB C-PHY MIPI arayüzü, uyumlu bir işlemci ve kart mimarisi kullanan OEM cihazları için tanımlanmış bir ana bilgisayar-tarafı entegrasyon yolu sağlar.
•{0}Şirket İçi Aktif Hizalama Üretimi
Bu standart model, BelieverFirst'in kendi Aktif Hizalama ekipmanı kullanılarak üretilmiştir. AA, kamera modülü montajı sırasında IMX989 sensörünün bir özelliği olarak değerlendirilmek yerine bir üretim süreci olarak kullanılır.
MIPI Kamera Modülünün Uygulanması
•Yüksek-Ayrıntılı Elde Taşınabilir Görüntüleme
Büyük sensör, 50 MP doğal çözünürlük ve VCM Otomatik Odaklama, el tipi tarayıcıları, taşınabilir görüntüleme araçlarını ve değişen nesne mesafelerinde ayrıntılı yakalama gerektiren diğer cihazları destekleyebilir.
•Akıllı Görüntüleme Terminalleri
C-PHY arayüzü ve Otomatik Odaklama yapısı, entegre bir cihaz içinde yüksek-çözünürlüklü bir kamera gerektiren akıllı terminaller, erişim ekipmanları ve yerleşik görüntüleme sistemleri için değerlendirilebilir.
•Belge ve Görsel Yakalama
Yüksek yerel çözünürlük ve çok-bitli RAW çıkışı, modülü belge yakalama istasyonları, görsel arşivleme ekipmanları ve tutulan görüntü ayrıntılarının önemli olduğu diğer sistemler için uygun hale getirir.
•OEM Yüksek-Çözünürlüklü Görüntüleme
IMX989 modülü, ana bilgisayar platformunun 1/0,98 inç sensör yapılandırması için yeterli mekanik alana ve işleme kapasitesine sahip olduğu özel görüntüleme ekipmanı için tanımlanmış bir büyük-sensör kamera rotası sağlar.
Ürün Detayları
|
Ürün Adı |
8K Çözünürlüklü AA Proses MIPI Kamera Modülü |
|
Sensör |
Sony IMX989 CMOS Sensör |
|
Piksel |
50 MP |
|
Çözünürlük |
8192x6144 |
|
Kare Hızı |
4K@30FPS |
|
Sensör Boyutu |
1/0,98 inç |
|
Özellik |
Sekiz-PD, HDR, 4'ü 1 Arada Piksel |
|
Çıkış Formatı |
8/10/12/14-bit RAW |
|
Odaklanma Aralığı |
13cm ~ Sonsuzluk |
|
yabancı dil |
8,7 mm ±%5 |
|
F.HAYIR |
1.9 ±5% |
|
görüş açısı |
D87 derece *H72 derece *V57 derece |
|
Odak Türü |
VCM Otomatik Odaklama |
|
TV Bozulması |
＜1% |
|
İşlem |
Aktif Hizalama (AA) Süreci - standart üretim |
|
Arayüz |
30Pin BTB C-PHY MIPI Arayüzü |
Özelleştirme Seçenekleri
Büyük-Sensör Mekanik Entegrasyonu
1/0,98 inç sensör ve optik yığın, daha küçük kamera yapılandırmalarına göre daha fazla kurulum alanı gerektirir. Modül boyutları, lens açıklığı ve mahfaza düzeni, tasarım tamamlanmadan önce hedef cihaz etrafında tartışılabilir.
C-PHY Ana Bilgisayar ve Bağlayıcı Eşleştirmesi
30Pin C-PHY rotası ana bilgisayar işlemcisi, bağlayıcı ve kart mimarisiyle eşleştirilmelidir. Mevcut arayüz ve konnektör bilgileri proje entegrasyonu sırasında tartışılabilir.

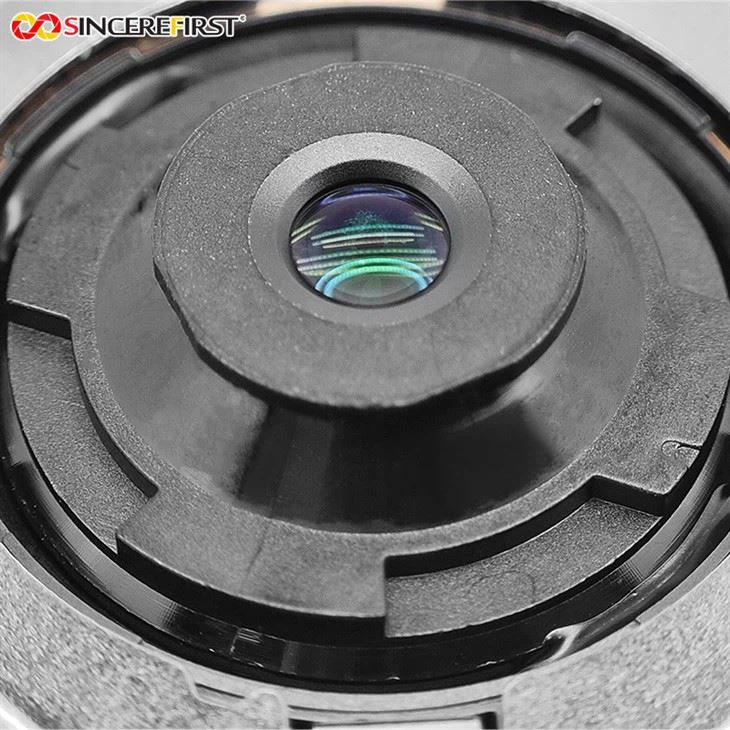

Lens, FOV ve Odak Yapılandırması
Hedef uygulamanın farklı sahne kapsamına veya odaklanma davranışına ihtiyacı olduğunda standart D87 derece × H72 derece × V57 derece görünüm ve 13 cm ila Sonsuz odaklama aralığı gözden geçirilebilir.
FPC ve Modül Yapısı
Standart yapının mevcut kurulum alanıyla doğrudan eşleşmediği OEM cihazları için FPC düzeni ve ilgili mekanik gereksinimler tartışılabilir.
İlgili Kamera Tasarımları için AA
Bu IMX989 modeli, standart üretim olarak Aktif Hizalamayı kullanır. Diğer uygun kamera modülü tasarımları, optik gereklilikleri ek maliyeti haklı çıkardığında ek ücretli üretim süreci olarak AA ile de üretilebilir.
SSS
S: Neden başka bir 50MP kamera modülü yerine IMX989 kamera modülünü seçmelisiniz?
C: Temel fark, 1,6 μm pikselli büyük 1/0,98-inç sensör formatıdır. Sensör boyutuna, yüksek yerel görüntü ayrıntısına ve geniş-sensör optik yapılandırmasına öncelik veren projeler, daha küçük formatlı 50MP alternatifleri yerine IMX989 yolunu tercih edebilir.
S: Bu modülde kullanılan ana Sony IMX989 sensör özellikleri nelerdir?
C: Bu yapılandırma, 8192 × 6144 yerel çözünürlüğe, 1/0,98-inç sensör formatına ve 1,6 μm piksele sahip 50 MP Sony IMX989 CMOS sensörü kullanır. Ayrıca 4'ü 1 arada piksel işlemini, Octa-PD'yi ve HDR'yi de destekler.
S: Bu tam bir IMX989 kamera modülü mü yoksa yalnızca görüntü sensörü mü?

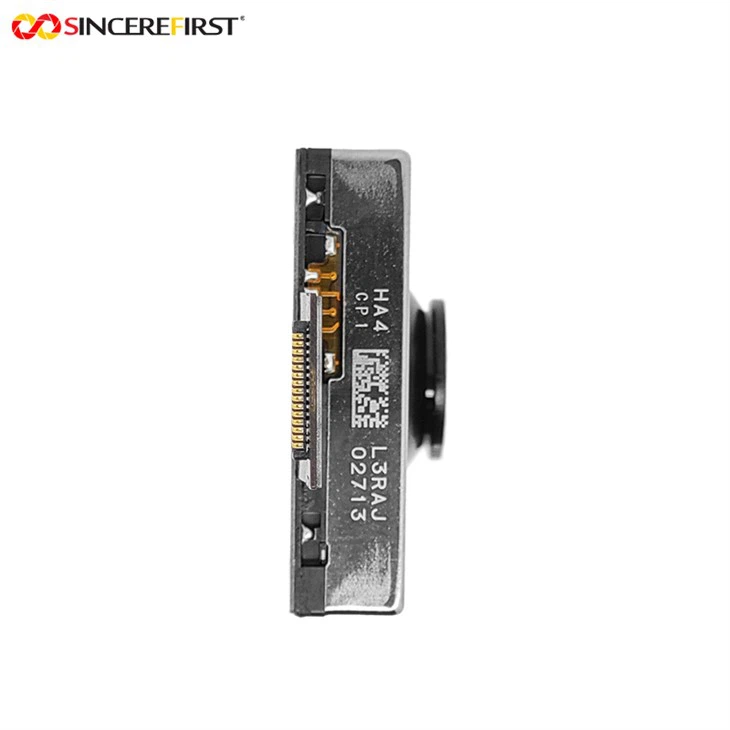

C: Bu, eksiksiz bir FPC kamera modülü yapılandırmasıdır. IMX989 sensörünü lens optikleri, VCM Otomatik Odaklama, FPC, konektör ve C-PHY MIPI entegrasyonuyla birleştirir.
S: IMX989 kamera modülü hangi arayüzü kullanıyor?
C: Onaylanan arayüz, 30Pin BTB C-PHY MIPI arayüzüdür. Ana işlemci uyumluluğu, konektör yönlendirmesi ve kart entegrasyonu, son cihaz geliştirmeden önce onaylanmalıdır.
S: Hangi RAW formatları destekleniyor?
C: Onaylanan görüntü çıktı formatları 8 bit, 10 bit, 12 bit ve 14 bit RAW'ı içerir.
S: Otomatik Odaklama aralığı nedir?
C: Modül, 13 cm'den Sonsuza kadar onaylanmış odaklama aralığına sahip VCM Otomatik Odaklamayı kullanır.
S: Üretim öncesi numune ve teknik bilgi talep edebilir miyim?
C: Evet. Görüntüleme ve entegrasyon testleri için örnekler tartışılabilir ve proje aşamasına göre konnektör, arayüz ve mekanik detaylar gibi mevcut modül bilgileri sağlanabilir.
S: FPC, lens veya kamera yapısı özelleştirilebilir mi?
C: Özelleştirme, hedef cihazın gerekli FPC düzeni, optik konfigürasyonu, konektörü ve mekanik kurulumu etrafında tartışılabilir.
Büyük-Sensörlü Kamera Tasarımı için IMX989'u mu Değerlendiriyorsunuz?
1/0,98-inç IMX989, daha küçük 50MP kamera modüllerinden farklı bir tasarım yolu sunar, ancak aynı zamanda mekanik alan, optik ve ana bilgisayar entegrasyonu konusunda da farklı talepler getirir. IMX989 yapılandırmasını diğer 50MP seçenekleriyle karşılaştırmak, C-PHY entegrasyonunu incelemek veya proje testi için bir örnek talep etmek için BelieverFirst ile konuşun.
