Çözüm > Uzun Şekil Kamera Modülü

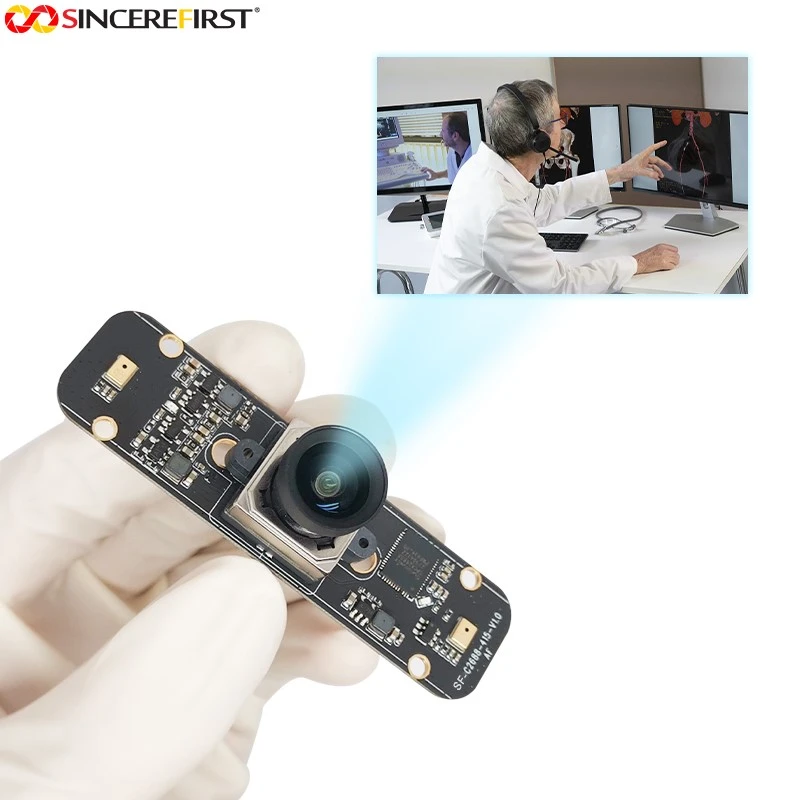

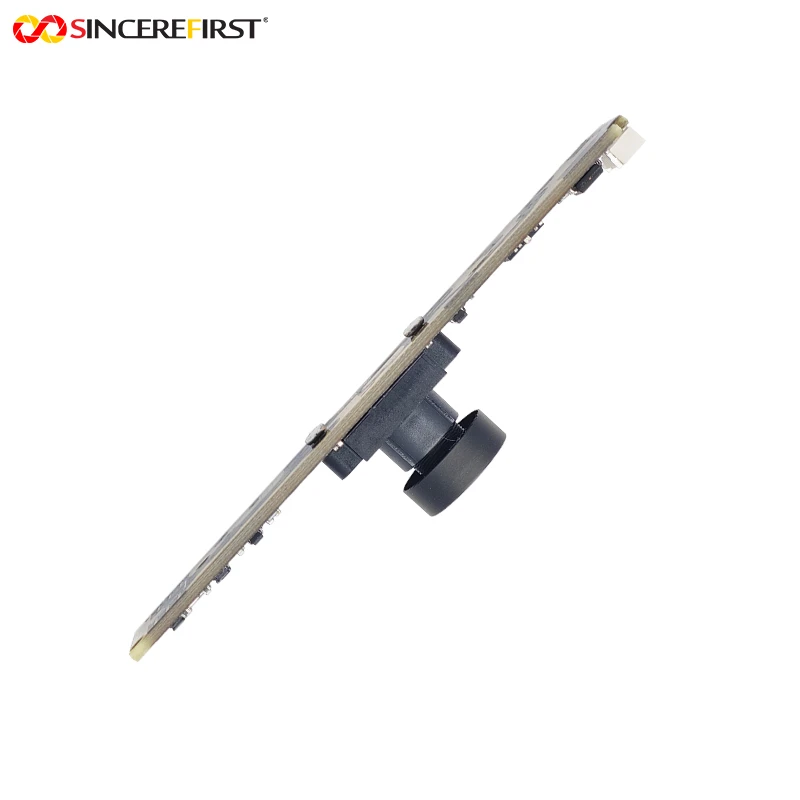

Uzun Şekilli Kamera Modülü, görüntü sensörleri, optik lensler, FPC esnek devre kartları, sürücü çipleri ve sinyal işleme modülleri dahil olmak üzere temel optik ve elektronik parçaların entegre bir birleşimi olan, uzun şerit-benzeri bir fiziksel yapıya sahip özelleştirilmiş bir optik görüntüleme bileşenidir; geleneksel kare veya yuvarlak kamera modüllerinden farklı olarak, en belirgin özelliği, sınırlı dar kurulum alanının kullanımını en üst düzeye çıkaran dar ve uzun tasarımıdır ve gerçek uygulama ihtiyaçlarına göre farklı çözünürlükler, odak uzunlukları, görüş açıları ve arayüz türleri (USB, MIPI gibi) ile özelleştirilebilir ve bazı endüstriyel-sınıf modeller ayrıca su geçirmez, titreşim önleyici ve yüksek-sıcağa dayanıklı performansla yükseltilebilir; minyatürleştirme, yüksek düzeyde uyarlanabilirlik ve esnek kişiselleştirme avantajlarına sahiptir ve endoskoplar, endüstriyel algılama probları, araç dar aralık izleme, akıllı ev dar-yan ekipmanı ve giyilebilir şerit cihazları gibi sıkı alan kısıtlamalarına sahip uygulama senaryolarında yaygın olarak kullanılır.

Temel Farkın Özeti:

Uzun Şekilli Kamera Modülü, öncelikle belirli fiziksel alan kısıtlamalarına uyacak şekilde tasarlanmış, oldukça özelleştirilmiş bir çözümdür. En önemli hedefi, genellik ve dengeli performansa öncelik veren sıradan modüllerle karşılaştırıldığında form, entegrasyon ve uygulamada temel farklılıklara yol açacak şekilde dar ve uzun bir alanda kamera işlevselliğini mümkün kılmaktır.

Alan-Kısıtlı Tasarımlar için Optimize Edildi
Uzatılmış ve dar form faktörü, uzun şekilli kamera modüllerinin, problar, kateterler veya ince mekanik muhafazalar gibi geleneksel kamera modüllerinin sığamadığı son derece sınırlı veya boru şeklindeki alanlara kolayca entegre edilmesine olanak tanır.

Yüksek Mekanik Tasarım Esnekliği
Sensörün, lensin ve FPC'nin doğrusal düzeni, mekanik tasarımda daha fazla özgürlük sağlar. Modül uzunluğu, bükülme konumu ve konnektör yönü, karmaşık iç yapılara uyacak şekilde özelleştirilebilir.

Güçlü Özelleştirme Yeteneği
Uzun şekilli kamera modülleri, sensör seçimi, optik parametreler (FOV, odak uzaklığı, alan derinliği), aydınlatma entegrasyonu, su geçirmezlik ve arayüz tasarımı dahil olmak üzere yüksek düzeyde özelleştirmeyi destekleyerek onları özel uygulamalar için uygun hale getirir.

Gelişmiş Sistem-Seviyesinde Tasarım Özgürlüğü
Sistem tasarımcıları, optik ve elektronik bileşenleri modülün uzunluğu boyunca ayırarak, optik performanstan ödün vermeden işlemcileri, konektörleri ve diğer bileşenleri yerleştirmede daha fazla esneklik kazanır.

Uygulama- Odaklı Performans Optimizasyonu
Standartlaştırılmış kamera modüllerinin aksine, uzun şekilli tasarımlar genellikle belirli bir kullanım durumu için optimize edilerek gerçek dünya uygulamalarında daha iyi performans kararlılığı, güvenilirlik ve görüntüleme tutarlılığı-sağlanır.



Ultra-İnce Dizüstü Bilgisayarlar ve Tabletler

Cihaz ekranının üst ultra-dar çerçevesine entegre edilerek, ekran alanından veya genel kalınlıktan ödün vermeden yüksek-kaliteli video konferans ve yüz tanıma olanağı sağlar.



Otomotiv{0}Kabin İzleme Sistemleri

Kurulum alanının son derece sınırlı olduğu durumlarda, sürücü izleme ve yolcu algılama için A-sütunlarına, direksiyon kolonlarına veya-dikiz aynalarına entegre edilmiştir.



Robotik Görüş Modülleri

Robotik kollara veya mobil robotlara takılır ve kapalı mekanik yapılar içinde kavrama, hizalama ve gezinme için görsel geri bildirim sağlar.



Akıllı Kapı Kilitleri ve Görüntülü Interkomlar

Ultra-ince akıllı kilitlerde ve kapı görüntüleyicilerde kullanılır; ince kapı panellerine ve kompakt mekanik yapılara sığarken-gerçek zamanlı ziyaretçi izleme olanağı sağlar.



Endüstriyel Kod Okuyucular

Sabit endüstriyel kod okuyucuların veya denetçilerin temel görüntüleme bileşeni olarak hizmet veren uzun şekli, hareketli öğeler üzerindeki 1 boyutlu barkodları hızlı ve doğru bir şekilde okumak veya ürün görünüm kusurlarını incelemek amacıyla konveyör bantlarıyla hizalama için idealdir.

Uzun Şekilli Kamera Modülü seçmek yalnızca görüntü kalitesiyle ilgili değildir-bu, mekanik kısıtlamalar, özelleştirme derinliği ve uygulama gereksinimlerinin yönlendirdiği sistem- düzeyinde bir karardır. Aşağıdaki temel hususlar dikkatle değerlendirilmelidir:

01

Fiziksel Boyutu ve Kurulum Alanı Gereksinimlerini Açıklayın

Öncelikle kurulum alanının belirli boyutlarını (uzunluk, genişlik, kalınlık gibi) ve mekansal biçimi (dar yarık, boru şeklinde, ultra-ince çerçeve) doğrulayın. Uzun şekilli kamera modülünün temel avantajı, alanın-kısıtlı olduğu ortamlara uyum sağlamasıdır; bu nedenle uzunluk-genişlik oranı ve genel inceliği, ayrılan alana uygun olmalıdır. Örneğin, ultra-ince dizüstü bilgisayar/tablet dar çerçeveleri için, ultra-ince kalınlığa ve ekran çerçevesiyle eşleşen uzunluğa sahip bir modül seçin; otomotiv A-sütunları veya robotik kol boşlukları için, sınırlı mekanik alanlara uyacak şekilde daha ince yapıya sahip modüllere öncelik verin.

02

Uygulama Senaryolarına Göre Özelleştirme Kapsamını Tanımlayın

Hedef cihaza ve kullanıma göre mekanik, optik ve elektriksel açıdan özelleştirme ihtiyaçlarını belirleyin. Endüstriyel kod okuyuculara yönelik belirli senaryolar için FOV'yi, odak uzaklığını ve alan derinliğini (DOF) optik olarak özelleştirin-, hareketli öğeler üzerinde net barkod okumayı sağlamak için sabit bir odak uzaklığı ve uygun DOF seçin; otomotivde-kabin içi izleme için sürücüyü ve yolcuları kapsayacak geniş bir görüş alanı seçin. Akıllı kapı kilitleri gibi cihazların karmaşık iç yapılarına uyacak şekilde modül uzunluğunu, FPC bükülme konumunu ve konektör yönünü mekanik olarak ayarlayın. Cihazın ana kontrol sistemine sorunsuz bir şekilde bağlanmak için arayüzleri (USB, MIPI) elektriksel olarak özelleştirin.

03

Çekirdek Optik ve Görüntüleme Performansı Parametrelerini Eşleştirin

Uygulama gereksinimlerine göre çözünürlüğü, sensör tipini ve görüntüleme kararlılığını seçin. Yüksek-tanımlı ayrıntılar gerektiren senaryolar için (endüstriyel kusur denetimi, tıbbi endoskoplar gibi), yüksek-çözünürlüklü sensörleri (1080P ve üzeri) seçin ve düşük-ışık performansını optimize edin. Ultra-ince dizüstü bilgisayarlarda video konferans yapmak için, net yüz tanıma sağlamak üzere çözünürlük ile güç tüketimini dengeleyin. Uzun biçimli modüller hedeflenen senaryolar için optimize edildiğinden,-yüksek parametreleri takip etmekten kaçının-belirli kullanım durumuna uygun performans tutarlılığı ve istikrarına öncelik verin.

04

Çevresel Uyum ve Koruma Düzeyini Değerlendirin

Çalışma ortamına göre gerekli koruma sınıfını ve çevresel direnci belirleyin. Endüstriyel robotlar, otomotiv motor bölmeleri veya dış mekan ekipmanları için, IP67/IP68 su geçirmez ve toz geçirmez,-titreşim önleyici (MIL-STD-810G'yi karşılayan) ve yüksek/düşük sıcaklık direncine sahip endüstriyel-sınıf modülleri seçin. Akıllı kapı kilitleri veya tabletler gibi iç mekan cihazları için temel toz geçirmezlik ve su sıçramasına dayanıklılık (IP44/IP54), güvenilirliği sağlarken maliyetleri kontrol etmek için yeterlidir.

05

Maliyet Bütçesini ve Geliştirme Döngüsünü Dengeleyin

Uzun şekilli modüller, özellikle düşük{0}}hacimli projeler için yüksek özelleştirme nedeniyle daha yüksek maliyetlere ve daha uzun geliştirme döngülerine sahiptir. Proje seri üretim gerektiriyorsa ve zaman çizelgeleri sıkıysa doğrulama döngülerini kısaltmak için olgun yarı{2}}özelleştirilmiş çözümlere sahip modüllere öncelik verin. Küçük-toplu, yüksek-uzmanlık gerektiren projeler için (özel tıbbi sondalar gibi), kişiselleştirilmiş ihtiyaçları karşılamak amacıyla daha yüksek maliyetleri ve daha uzun geliştirme döngülerini kabul edin. Maliyet yapısını sıradan standartlaştırılmış modüllerle karşılaştırın ve gerçek taleplere göre en-en uygun maliyetli seçeneği seçin.

06

Tedarikçinin Özelleştirme ve Teknik Yeteneklerini Değerlendirin

Özelleştirme, uzun şekilli modüllerin temelini oluşturduğundan, güçlü Ar-Ge, tasarım ve doğrulama yeteneklerine sahip tedarikçileri seçin. Hedef senaryolardaki deneyimlerini (örneğin, otomotiv-sınıfı, endüstriyel-sınıf projeleri) ve optik tasarımdan, FPC yönlendirmesinden örnek testine kadar-tek durakta hizmet sağlayıp sağlayamayacaklarını doğrulayın. Seri üretimdeki riskleri önlemek ve özelleştirilmiş modüllerin tutarlı performansını garanti etmek için tedarikçinin eksiksiz kalite kontrol sistemlerine sahip olduğundan emin olun.

Özetle, uzun-şeritli bir kamera modülü seçmek, fiziksel alandan başlayan, optik tasarım, çevresel adaptasyon, maliyet değiş tokuşlarını-içeren ve sonuçta tedarikçi işbirliğiyle sonuçlanan titiz bir süreçtir. Disiplinlerarası işbirliği planlaması ve sıkı doğrulama gerektirir.

BelievereFirst Uzun Şekilli Kamera Modülleri, sıkı alan kısıtlamaları ve uzun kurulum yapılarına sahip uygulamalar için tasarlanmıştır.

Geleneksel kare kamera modülleriyle karşılaştırıldığında uzun şekilli modüller, mekanik uyarlanabilirliğe, esnek düzene ve uygulama odaklı özelleştirmeye- odaklanarak dar ve karmaşık cihaz yapılarında istikrarlı görüntüleme sağlar.

5 hazır-hazır-uzun şekilli kamera modülüne ek olarak, BelieveFirst, özel ihtiyaçları karşılamak için kapsamlı, özelleştirilmiş hizmetler sunmaktadır:

Sonuç olarak, Uzun Şekilli Kamera Modülü, güvenilir ve optimize edilmiş görsel performans sunarken aynı zamanda sıkı alan kısıtlamalarının üstesinden gelmek üzere tasarlanmış, yüksek düzeyde uygulama odaklı- bir görüntüleme çözümünü temsil eder. Değeri yalnızca uzatılmış form faktöründe değil, aynı zamanda mekanik, optik ve sistem düzeylerinde derin özelleştirme yeteneğinde de yatmaktadır. Sınıf 10/100 COB tozsuz-atölyeler, gelişmiş AA (Aktif Hizalama) üretim süreçleri ve %100 kalite kontrol ile desteklenen SamimiFirst, prototipten seri üretime kadar tutarlı kalite sağlar. 30 yılı aşkın sektör deneyimi, aylık 10 milyon birim kapasitesi ve Fortune Global 500 şirketleriyle kanıtlanmış iş birliğiyle BelievereFirst, standart dağıtımlardan ultra-yüksek-yüksek çözünürlüklü (1MP–200MP) yüksek{15}}özelleştirmeye kadar çeşitli projeleri desteklemek için iyi bir konuma sahiptir. Kapsamlı OEM hizmetleri, uluslararası kabul görmüş sertifikalar ve özel 7×24 altı-yıldızlı hizmet sistemiyle bir araya gelen BelieveFirst, yalnızca bir kamera modülü tedarikçisi değil, aynı zamanda alanı kısıtlı ve performansı-kritik görüntüleme uygulamaları için-uzun vadeli bir çözüm ortağıdır.

Soru 1: Samimi Uzun Şekilli Kamera Modüllerini özel kılan şey nedir?

C: SamimiFirst, Sınıf 10/100 COB atölyeleri, gelişmiş AA üretimi, tam kalite kontrolü, OEM hizmetleri, uluslararası sertifikalar ve özel 7/24 hizmet ekibi tarafından desteklenen, dar alanlarda istikrarlı görüntülemeye sahip, son derece özelleştirilmiş uzun şekilli modüller sağlar.

S2: BelieveFirst hangi özelleştirme hizmetlerini sağlayabilir?

C: Mekanik yapının (boyut, PCB yönlendirmesi), optik parametrelerin (odak uzaklığı, FOV), arayüzlerin (USB/MIPI) ve koruma performansının (su geçirmez/titreşime-dayanıklı) özelleştirilmesini ve ayrıca 1MP-200MP ultra-yüksek tanımlı uyarlamayı destekler.

S3: Özelleştirilmiş modüllerin maliyeti ve geliştirme döngüsü nedir?

C: Maliyet, standartlaştırılmış modüllerden daha yüksektir ve küçük-toplu özelleştirmelerin geliştirme döngüsü daha uzundur; seri üretim için yarı-özelleştirilmiş çözümler döngüyü kısaltabilir. Gereksinimlere bağlı olarak ayrıntıların BelieveFirst ile iletilmesi gerekir.

S4: Hazır--hazır modeller doğrudan cihazıma uyarlanabilir mi?

C: Öncelikle cihazın kurulum alanının (uzunluk, genişlik, kalınlık) ve arayüz gereksinimlerinin hazır-hazır- parametrelerle eşleşip eşleşmediğini doğrulamak gerekir. Aksi takdirde özelleştirme yoluyla ayarlamalar yapılabilir.

S5: BelieverFirst'ün kişiselleştirme hizmetlerinin temel garantileri nelerdir?

C: 30 yıllık sektör deneyimine, AA (Active Alignment) üretim sürecine ve %100 tam-süreç kalite denetimine dayanarak, 1 yıllık değiştirme, 10 yıl garanti ve 7×24 saat çevrimiçi destekle birlikte tek-tek durakta OEM hizmetleri sağlar.
